Hướng dẫn thi công lắp đặt Lam nhôm hình đầu đạn 50×250

Lam nhôm hình đầu đạn 50×250 được lắp theo 7 bước: khảo sát – định vị – lắp bản mã – dựng khung thép hộp – lắp đế lam – lắp đầu lam và nắp bịt – căn chỉnh, nghiệm thu. Bài viết này là quy trình CAA Việt Nam áp dụng thực tế tại công trình Cải tạo, sửa chữa Trường Tiểu học Dịch Vọng A (phường Cầu Giấy, Hà Nội), bám theo bản vẽ thi công KT-13 đã được thẩm định.

Lam nhôm hình đầu đạn 50×250 là gì?

Lam nhôm đầu đạn 50×250 là thanh nhôm đùn rỗng, bản rộng 250 mm, dày khoảng 50 mm (bản vẽ ghi 250×52), một đầu vuông để liên kết, đầu còn lại vê thuôn như viên đạn. Profile này cản nắng tốt, gió lùa qua ít cản và tạo mặt đứng sọc dọc hiện đại, nên hay dùng cho trường học, trụ sở cơ quan và văn phòng.

Thông số kỹ thuật theo bản vẽ KT-13

Ưu điểm khi dùng cho mặt đứng

• Giảm bức xạ nắng trực tiếp vào phòng học, phòng làm việc, vẫn giữ ánh sáng và thông gió.
• Che được mặt tiền cũ (cửa sổ, cục nóng điều hòa, tường xuống cấp) mà không phải đập phá — rất phù hợp công trình cải tạo.
• Nhôm nhẹ, không gỉ, sơn tĩnh điện bền màu ngoài trời.
• Lắp ghép cơ khí, thi công nhanh, thay thế từng thanh khi cần.

Cấu tạo hệ lam đầu đạn theo bản vẽ thi công

Hệ lam nhôm đầu đạn gồm 5 lớp liên kết nối tiếp, lắp từ tường ra ngoài; sai một lớp là cả mặt lam bị lệch.

Chi tiết từng lớp:

1. Bản mã + bu lông nở thép: điểm neo khung vào dầm, sàn hoặc tường chịu lực. Đây là vị trí chịu toàn bộ tải gió của mảng lam.
2. Khung thép hộp 40x80x1,4 mm: chạy ngang theo mặt bằng, hàn vào bản mã, tạo khoảng hở giữa lam và tường (công-xon). Khoảng cách các trục đỡ lấy theo bản vẽ mặt bằng (KT-13 thể hiện nhịp 3.600 mm theo phương ngang).
3. Đế lam hộp (rộng 100 mm): bắt vít cố định vào thanh thép hộp, đúng bước 250 mm.
4. Đầu lam (rộng 150 mm, mũi đạn): cài/lồng vào đế lam, ghép thành thanh hoàn chỉnh 250 mm. Lắp kiểu 2 mảnh giúp vít liên kết bị che kín, mặt ngoài không lộ đầu vít.
5. Nắp bịt đầu: bịt hai đầu thanh lam, ngăn nước mưa, chim, côn trùng chui vào lòng nhôm.

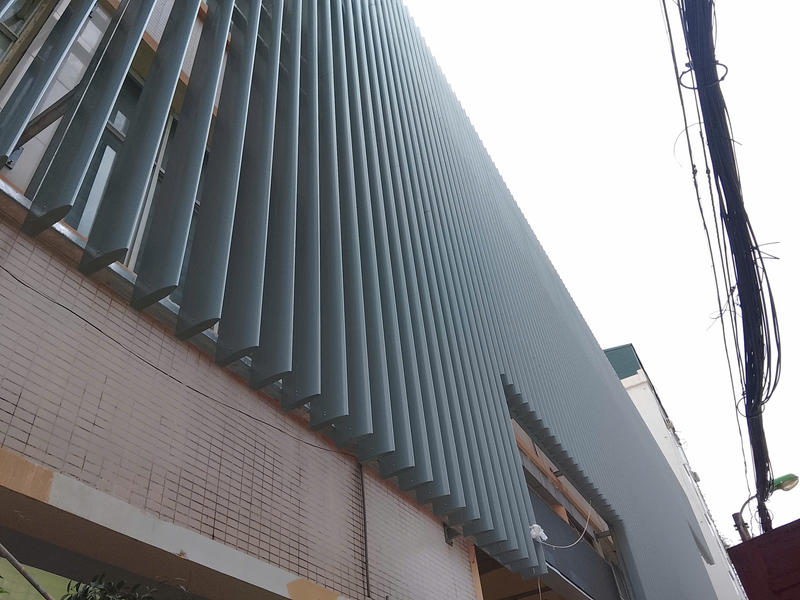

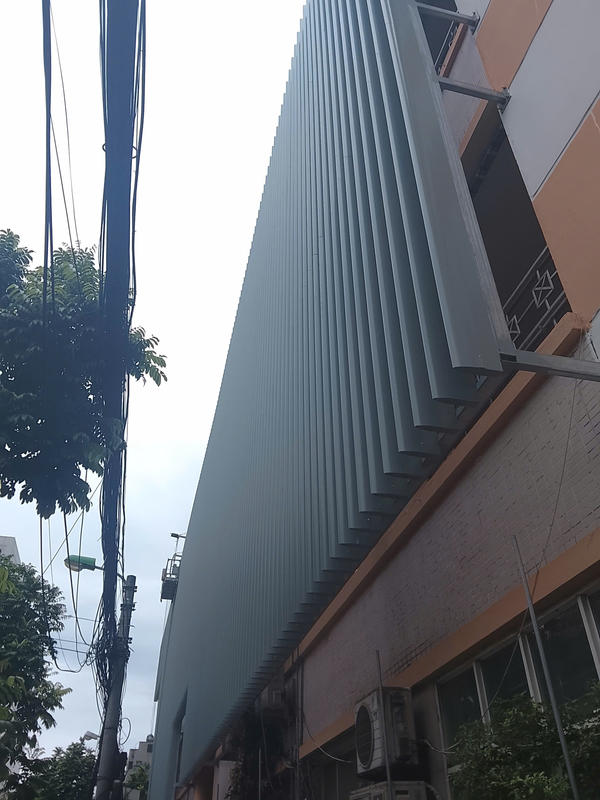

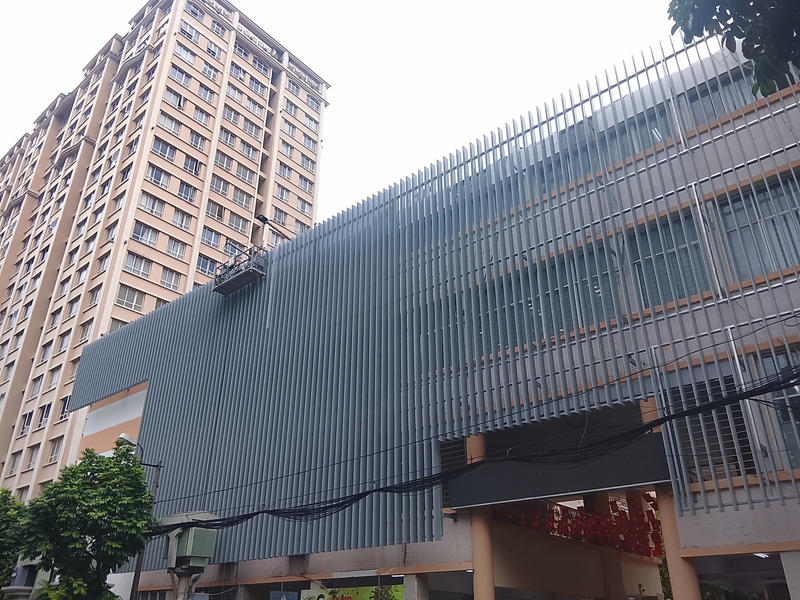

Lam bố trí đứng, chiều cao mỗi mảng khoảng 2.000 mm trở lên (theo mặt đứng), có thể chạy liên tục nhiều tầng như công trình Dịch Vọng A.

Chuẩn bị trước khi thi công

Chuẩn bị đủ vật tư, dụng cụ và phương án an toàn trước khi lên giàn giúp đội thi công không phải dừng giữa chừng — nguyên nhân chính làm chậm tiến độ hạng mục lam.

Vật tư chính

Mật độ lam: bước 250 mm nên 1 m chiều ngang mặt đứng có 4 thanh lam. Ví dụ mảng dài 30 m, cao 6 m: 30 × 4 = 120 thanh × 6 m = 720 m.dài (chưa cộng hao hụt). Quy cách bu lông nở, bản mã phải theo bản vẽ kết cấu được duyệt của từng công trình.

Dụng cụ, thiết bị

• Máy bắn cốt laser (tia ngang + dọc), máy thủy bình hoặc máy toàn đạc với mặt đứng lớn.
• Thước thép, thước nước 1,2–2 m, dây dọi, dây căng.
• Máy khoan bê tông, máy bắn vít, cờ lê lực.
• Máy hàn điện, máy cắt sắt, máy mài.
• Máy cắt nhôm lưỡi hợp kim (cắt lam đúng kích thước, không ba via).
• Giàn giáo, giàn treo hoặc xe nâng người tuỳ độ cao.

Nhân lực và an toàn

• Tổ thi công điển hình: 1 tổ trưởng/kỹ thuật, 1 thợ hàn, 2–4 thợ lắp dựng.
• Thợ làm việc trên cao bắt buộc có dây an toàn toàn thân, mũ bảo hộ, giày chống trượt.
• Khoanh vùng, căng dây cảnh báo dưới chân công trình — đặc biệt với trường học, phố đông người.

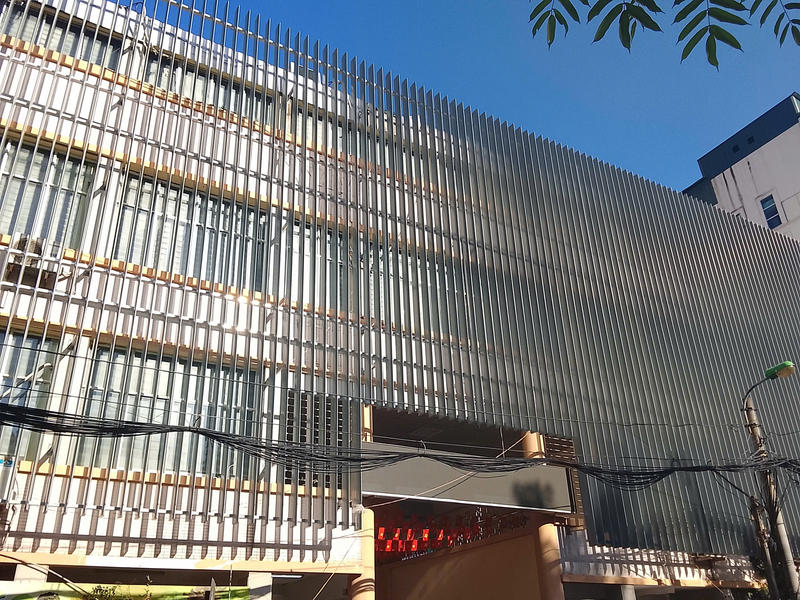

• Kiểm tra đường dây điện, cáp viễn thông sát mặt đứng trước khi dựng giàn (ở công trình Dịch Vọng A, cáp đi sát mặt lam).
• Có biện pháp phòng cháy khi hàn trên cao: tấm chắn xỉ hàn, bình chữa cháy tại chỗ.

Hồ sơ cần có

• Bản vẽ thi công đã thẩm định (mặt bằng, mặt đứng, chi tiết liên kết)
• Biện pháp thi công + biện pháp an toàn được tư vấn giám sát chấp thuận
• CO, CQ vật tư nhôm, thép; phiếu kiểm tra độ dày vách và màu sơn
• Biên bản nghiệm thu vật liệu đầu vào

Quy trình 7 bước thi công lắp đặt lam nhôm đầu đạn 50×250

Trình tự luôn là từ trong ra ngoài, từ kết cấu đến hoàn thiện: khung thép phải được nghiệm thu trước khi lắp bất kỳ thanh lam nào.

Bước 1 – Khảo sát hiện trạng, đo đạc thực tế

1. Đo lại toàn bộ kích thước mặt đứng: chiều dài, chiều cao, vị trí dầm, sàn, cột, ô cửa.
2. Xác định vị trí có thể neo bu lông: ưu tiên dầm, sàn, cột bê tông cốt thép. Tránh neo vào tường gạch rỗng hoặc lớp trát.
3. Ghi nhận vật cản: cục nóng điều hòa, ống thoát nước, cáp điện, biển hiệu.
4. Đối chiếu sai lệch giữa hiện trạng và bản vẽ; nếu lệch, lập bản vẽ shop drawing điều chỉnh trình tư vấn duyệt trước khi đặt sản xuất lam.

Với công trình cải tạo (như trường học, trụ sở cũ), mặt tường thường không phẳng và không thẳng. Khung thép phải bù sai lệch này — không được để thanh lam “bám” theo tường.

Bước 2 – Định vị, bắn tim mốc

1. Dùng máy laser/toàn đạc truyền cốt cao độ và trục từ mốc chuẩn công trình.
2. Bắn mực các đường: tim hàng khung thép ngang (đỉnh và chân mảng lam), vị trí bản mã.
3. Xác định mặt phẳng ngoài cùng của hệ lam bằng dây căng hoặc tia laser, làm chuẩn cho mọi bước sau.
4. Chia bước lam 250 mm từ tim giữa mảng ra hai bên, để phần lẻ (nếu có) chia đều về hai đầu mảng thay vì dồn về một phía.

Bước 3 – Lắp bản mã và bu lông nở thép

1. Khoan lỗ đúng đường kính và chiều sâu theo nhà sản xuất bu lông nở; thổi sạch bụi trong lỗ.
2. Đặt bản mã, bắt bu lông nở, siết bằng cờ lê đến khi bu lông bám chắt, không xoay.
3. Kiểm tra cao độ và thẳng hàng các bản mã trên cùng một hàng.
4. Thử nhổ bu lông ngẫu nhiên (pull-out test) nếu chủ đầu tư/tư vấn yêu cầu, đặc biệt khi neo vào tường cũ.

Bước 4 – Dựng và hàn khung thép hộp 40x80x1,4 mm

1. Cắt thép hộp theo kích thước shop drawing, gia công sẵn các đoạn công-xon dưới đất để giảm thao tác trên cao.
2. Hàn công-xon vào bản mã, sau đó hàn thanh thép hộp ngang chạy dọc theo mặt đứng.
3. Hàn đính trước → căn chỉnh thẳng, phẳng theo dây chuẩn → hàn hoàn thiện. Không hàn chết ngay từ đầu.
4. Gõ xỉ, vệ sinh mối hàn, sơn chống gỉ và sơn phủ toàn bộ mối hàn, vết cắt.
5. Nghiệm thu khung trước khi lắp lam: độ phẳng mặt ngoài khung, cao độ, chất lượng mối hàn, lớp sơn.

Bước 5 – Lắp đế lam hộp

1. Đo và cắt đế lam theo chiều cao mảng; mặt cắt vuông, sạch ba via.
2. Lắp thanh đế đầu tiên tại vị trí tim mốc, dùng thước nước/dây dọi căn thẳng đứng, bắn vít inox vào thanh thép hộp.
3. Lắp các thanh đế tiếp theo bằng cữ định vị 250 mm (cắt sẵn từ gỗ hoặc nhôm) thay vì đo thước từng thanh — tránh sai số cộng dồn.
4. Cứ 5–10 thanh kiểm tra lại bước tích lũy bằng thước thép so với mực đã bắn.
5. Nếu thanh lam dài hơn 6 m phải nối: vị trí nối phải nằm trên khung đỡ, chừa khe co giãn nhiệt, các mối nối so le hoặc thẳng hàng theo yêu cầu kiến trúc.

Bước 6 – Lắp đầu lam và nắp bịt đầu

1. Bóc màng bảo vệ ở vị trí liên kết (giữ màng mặt ngoài đến khi bàn giao nếu có thể).
2. Đưa đầu lam (phần mũi đạn 150 mm) vào đế lam theo đúng chiều cài trong bản vẽ, ấn đều từ trên xuống đến khi khớp toàn chiều dài.
3. Kiểm tra mũi lam cùng một hướng, không thanh nào bị xoay lệch — lỗi này nhìn rất rõ từ dưới đất.
4. Lắp nắp bịt ở hai đầu thanh (đỉnh và chân), cố định bằng vít hoặc keo theo phụ kiện đi kèm.

Bước 7 – Căn chỉnh tổng thể, vệ sinh, bàn giao

1. Nhìn từ dưới đất và hai góc chéo để phát hiện thanh lệch, đầu lam không đều.
2. Chỉnh lại các thanh sai, siết bổ sung vít.
3. Dặm sơn các vết xước bằng sơn đúng mã màu.
4. Bóc toàn bộ màng bảo vệ, lau sạch bằng nước và khăn mềm; tuyệt đối không dùng dung môi mạnh.
5. Tháo giàn, dọn mặt bằng, mời tư vấn giám sát nghiệm thu.

Kiểm tra, nghiệm thu hệ lam

Nghiệm thu 2 đợt: khung thép (trước khi lắp lam) và hoàn thiện (sau khi bóc màng). Dung sai dưới đây là mức CAA áp dụng nội bộ; nếu hồ sơ thiết kế/chỉ dẫn kỹ thuật có quy định khác thì theo hồ sơ.

6 lỗi thường gặp và cách tránh

1. Lam xiên, hở không đều do đo thước từng thanh → dùng cữ định vị 250 mm, kiểm tra tích lũy mỗi 5–10 thanh.
2. Mặt lam lượn sóng do khung bám theo tường cũ → căn mặt phẳng khung theo dây chuẩn, bù bằng chiều dài công-xon.
3. Khung thép gỉ sau 1–2 mùa mưa do bỏ sót sơn mối hàn → sơn chống gỉ 100% mối hàn, nghiệm thu khung trước khi lắp lam.
4. Đầu lam bật ra khi gió mạnh do cài chưa khớp toàn chiều dài → kiểm tra bằng tay từng thanh sau khi lắp.
5. Trầy sơn do bóc màng sớm, hàn gần lam → hoàn thành toàn bộ công tác hàn trước khi đưa lam lên; giữ màng đến cuối.
6. Nước đọng, chim làm tổ trong lòng lam do thiếu nắp bịt → đặt đủ nắp bịt cùng đợt giao lam.

Bảo trì, bảo dưỡng

• Vệ sinh bề mặt lam nhôm chắn nắng 1–2 lần/năm bằng nước sạch hoặc xà phòng trung tính, khăn mềm.
• Kiểm tra định kỳ sau mùa mưa bão: vít lỏng, đầu lam bật, nắp bịt rơi, vết gỉ trên khung.
• Không treo biển quảng cáo, dây cáp hoặc vật nặng vào thanh lam.

Câu hỏi thường gặp

Lam đầu đạn 50×250 dài tối đa bao nhiêu? Thanh tiêu chuẩn dài tối đa 6 m. Mảng cao hơn phải nối thanh tại vị trí khung đỡ.

Có thể lắp lam nằm ngang không? Có, nhưng khung đỡ đổi thành các thanh đứng và nhịp đỡ phải tính lại để lam không võng. Cần bản vẽ riêng.

Lắp trên tường gạch cũ có an toàn không? Chỉ neo vào gạch đặc còn tốt hoặc kết cấu bê tông. Với gạch rỗng, chuyển điểm neo sang dầm/sàn hoặc dùng bu lông hóa chất theo thiết kế.

Một tổ thợ lắp được bao nhiêu mét mỗi ngày? Phụ thuộc độ cao, giàn giáo và hiện trạng tường, nên cần khảo sát thực tế mới chốt được tiến độ.
